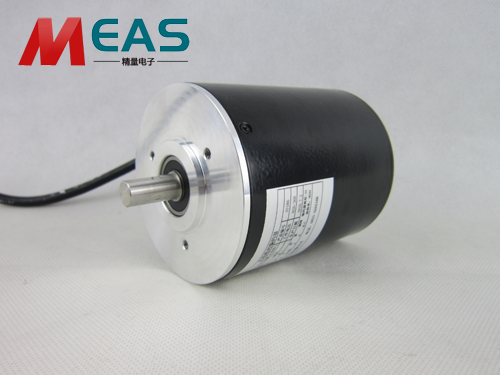

RS485拉線位移編碼器機械齒輪組真多圈，全數字化計值。 RS485自由協議輸出，方便連接各種PLC及上位機設備。多用途、多功能，直接對應多圈角度、多圈長度、轉動平移速度測量。
信號輸出方式：棕色 10—30Vdc 工作電源、白色 0V GND、綠色 RS485輸出A、黃色 RS485輸出B、灰色 外部置位高電平入。
藍色設置允許線：設置模式時，編碼器藍色線與棕色線并在一起接正電源，白色線接電源地線。此時，編碼器的通訊速率固定為19200bps。非設置模式，即正常工作時，建議將藍色線與白色線并在一起接電源地線。
RS485通訊的注意事項：
1． 通訊速率與傳輸距離是一對矛盾。速率越高，傳輸距離越近、但也越穩定，反之亦然。
2． 在外部電磁干擾強時，外部置位線在對編碼器置位需接高電平，但置位結束后建議強制接低電平，以防止編碼器由于外部干擾而突然回零。
3． 在外部電磁干擾強時，RS485接線蕞好使用雙屏蔽電纜。
4． 多個編碼器接上位機時，由于編碼器返回?cái)?shù)據沒有奇偶校驗，故建議在上位機編程時在時間上對各個編碼器返回的數據進行區分。
5． 當系統中有電動機時，編碼器電源需與其他電源隔離。
由于RS485電路是差分形式的，A＋，B－都是帶電壓的，常時間接地或接高電平都會造成RS485電路損壞。
